Универсальные форсунки омывателя лобового стекла с подогревом

Добавлено: 28.01.2018, 11:03 / Просмотров: 45161





Форсунки омывателя с подогревом

Форсунки омывателя с подогревом очень актуальны в зимний период.

Изготовить их можно самостоятельно и несколькими способами:

  1. С помощью СОД.
  2. С помощью электрического тока.

Способ первый.

Для тез форсунок, которые расположены на жабо, а не на капоте, удобно делать подогрев на основе тосола/антифриза.

Ход работы:

  1. Патрубок пароотвода отсоединяем от расширительного бачка.
  2. Медную трубку длиной около 15 см одним концом вставляем в шланг расширительного бачка.
  3. На второй конец надеваем новый шланг пароотвода.
  4. Жабо демонтируем и разбираем на две части. Делаем вырезы для шланга СОД.
  5. Ставим жабо обратно и прокладываем шланги. Медную трубку ставим непосредственно под жиклеры.





Способ второй.

Для подогрева жиклеров используем резисторы:

Пример 1.

Нагреватель на 0,75 Вт. В пластине делаем отверстие шириной 5-6 мм на глубину 1 мм, заливаем эпоксидкой. Нагреватель собираем параллельно из чип-резисторов 1206 200Ом. Получился нагревательный элемент. Соединять будем последовательно.



Пример 2.

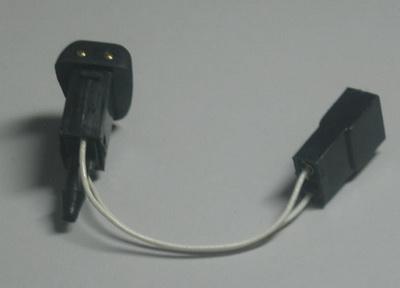

Берем два резистора по 0.25ватт и 150Ом и соединяем последовательно. Второй ставим ровно над соплами. Температура в форсунке 56град., в соплах – 48 град.



11_24.jpg универсальные форсунки омывателя лобового стекла с подогревом


Пример 3.

Клеим вверху еще одну термоусадку. Подключаем подогрев форсунок на отдельную кнопку через реле, или к подогреву заднего стекла.






Источник: http://vsepoedem.com/story/forsunki-omyvatelya-s-podogrevom
